新益为TPM咨询公司概述：设备目视化管理是企业推行TPM的重要一环，它可以形象直观地使设备操作便捷化，减少误操作发生；同时，又能迅速传达信息，提高生产效率；形象直观地彰显设备潜在问题，减少浪费发生。具体到实施环节，可以参考下面的目视化方法。

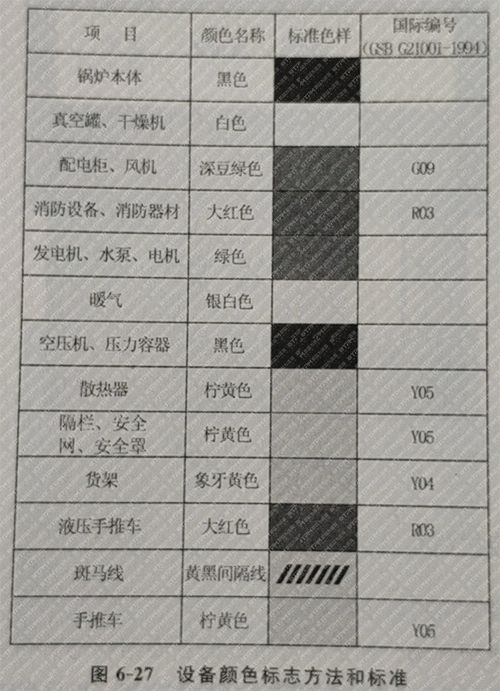

一、主要设备颜色标志方法和标准（图6-27）。

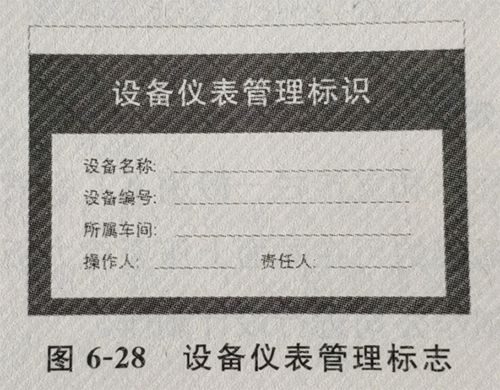

二、设备仪表管理标志。

尺寸为60mm×60mm，不干胶印刷（图6-28）。

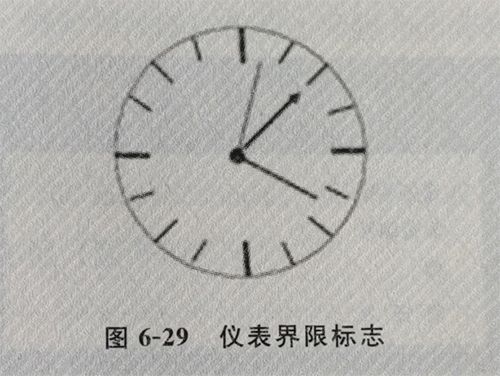

三、仪表界限标志

用蓝色和红色不干胶标明仪表的使用范围，任何人都可以迅速看清仪表的工作状态。不干胶长度为表盘半径减刻度长，宽度不大于最小刻度线，蓝色表示仪表使用范围的下限，红色为上限（图6-29）。

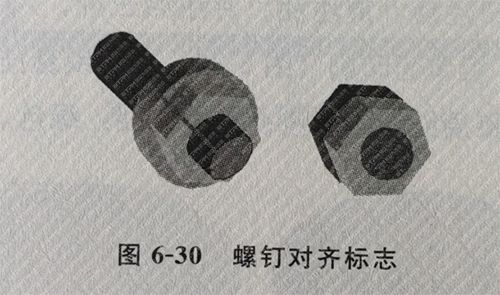

四、螺钉对齐标志

螺钉拧紧后，用红色油漆在螺栓和螺母上做上对齐标记，如需观察螺钉松动情况可在螺母与被紧固件易于观察处作标记，对双螺母在两螺母同一平面做标记。适用于长期不拆卸而又需要经常检查的螺栓、螺母（图6-30）。

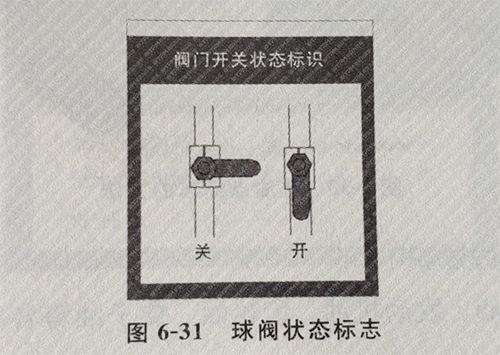

五、球阀状态标志

尺寸为50mm×80mm。在压缩空气管路中、生产线及设备的进气端、自来水管路球阀等位置使用，吊挂在球阀阀杆上（图6-31）。

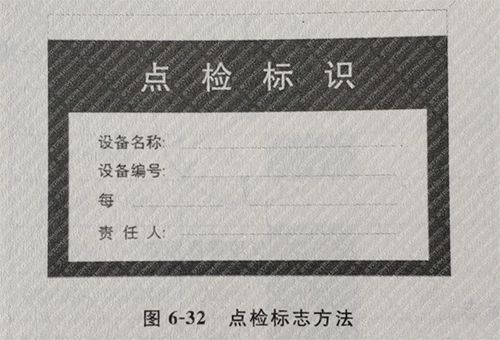

六、点检标志的方法

明确标志检查的部位，确保检查无遗漏。检查频率分为日检查、周检查、月检查三种。尺寸为60mm×60mm，用不干胶或PVC板单面印刷（图6-32），黏贴或悬挂在最方便识别的部位。

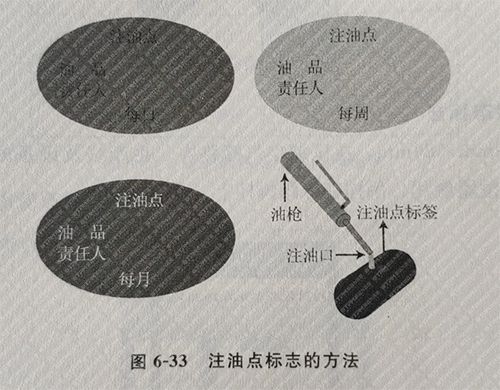

七、注油点标志方法

对于轴间、滚轴、链条、润滑装置等需要润滑的部位的注油点设置注油点标志。注油点按频率分为日注油、周注油、月注油三种，尺寸为35mm×50mm椭圆形，用不干胶或PVC板单面印刷（图6-33）黏贴或悬挂在最方便识别的部位。

每日给油：红色；每周给油：黄色；每月给油：绿色

八、油桶种类标志方法

在货架上将润滑油、发动机油、齿轮油、锭子油等各类油品用颜色区分标志，减少整理、整顿及寻找的时间，避免油种的混杂。油种用下列颜色区分：红色：发动机油；黄色：润滑油；绿色：齿轮油；天蓝色：锭子油；蓝色：切割油；紫色：油类添加剂

标志方法：一是可以将包装的一部分用油漆涂刷颜色进行标志；另一种是用不干胶色条贴在包装上，同时用油漆在包装上标注油品名称。

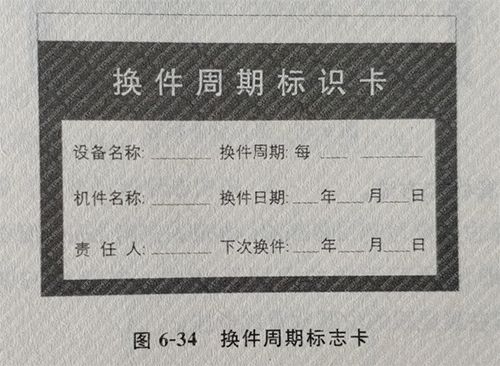

九、换件周期标志方法

对需要定期更换的易损件等消耗品设备，要进行换件周期标志。

换件周期标志尺寸为150mm×200mm，用不干胶或PVC板单面印刷，黏贴或悬挂在最方便识别的部位（图6-34）。

十、设备维修中标志方法

机器设备在检修时，要在机器设备和相关供电开关处，放置或悬挂修理中标志牌。尺寸为300mm×400mm，用2mm厚有机玻璃板单面印字。标明修理及检查所需时间、检修人的名字。标志牌在最显眼位置放置或悬挂（图6-35）。

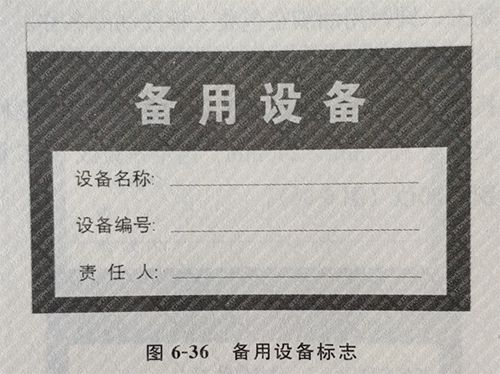

十一、设备备用/运行标志方法。

明确设备处于备用/运行状态，预防安全事故，提高设备切换质量。备用/运行标志牌尺寸为200mm×200mm，用2mm厚有机玻璃板单面印字。标志牌要有确认人签字并在最显眼位置放置或悬挂（图6-36）。

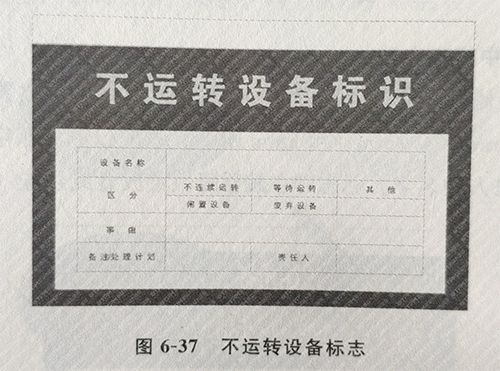

十二、不运转设备标志方法。

不运转设备标志牌尺寸为200mm×400mm，用2mm厚有机玻璃板单面印字。标志牌要详细记录不运转的原因及状态，有确认日期和确认人签字（图6-37）。标志牌在最显眼的位置放置或悬挂。

十三、电气控制箱/台标志方法。

用中文标志电气控制箱（台）中各种按钮，方便操作，减少错误操作。电气控制箱（台）标志尺寸根据电气控制箱（台）的大小确定，用不干胶单面印字，白底黑字。标志贴在每个开关的下方。
